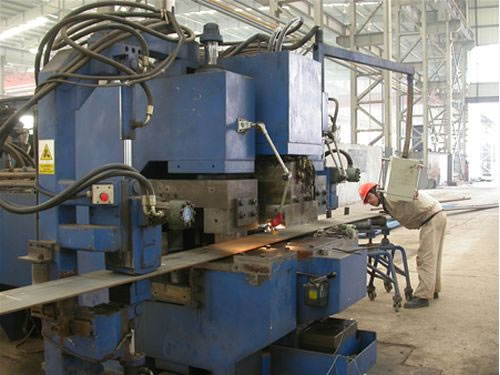

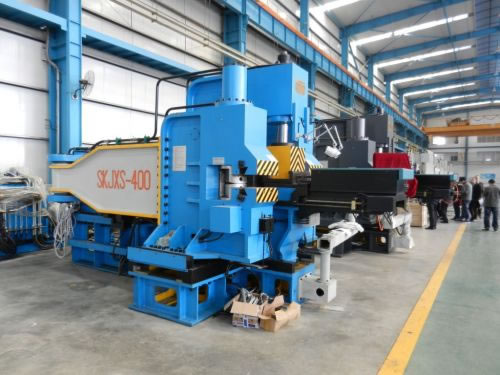

SKJXS CNC วิศวกรรมแขนกรอบเครื่องดัด

SKJXS CNC วิศวกรรมแขนกรอบเครื่องดัด

คุณสมบัติหลัก:
1. เครื่อง CNC ดัด SKJXS adopts สัมผัสหน้าจอตามมาตรฐานสากล เนื่องจากอินเตอร์เฟซที่สวยงามและฟังก์ชั่นต่าง ๆ ที่มีปฏิสัมพันธ์ที่ดีระหว่างผู้ประกอบการและเครื่องที่สามารถรับรู้ทำให้การดำเนินการทั้งหมดที่สะดวกมาก มีอะไรมากขึ้นระบบการควบคุมตัวเลขของเครื่องดัด CNC ส่งเสริมการทำงานของจอแสดงผลกราฟิกและการติดตามซึ่งสามารถแสดงผลแบบไดนามิกและติดตามกระบวนการทั้งหมดและเวลาการประมวลผลสำหรับแต่ละซี่โครง

2. ระบบที่มีประสิทธิภาพที่มีการควบคุมเต็มวงปิดในเวลาที่เหมาะสมสามารถส่งเสริมการดำเนินงานโดยรวมของเครื่องดัดกรอบ มันสามารถตรวจจับข้อมูลที่สร้างขึ้นจาก TRIBON, CADDS5 และ HDSHM แล้วตามลําดับเปิดข้อมูลในการประมวลผลคำแนะนำและทดสอบซี​​่โครงซี่โครงข้อมูลการประมวลผลบนพื้นฐานของมัน ทั้งหมดเหล่านี้เป็นอย่างมากที่สามารถตอบสนองความต้องการของอู่ต่อเรือที่กำลังใฝ่หาการต่อเรือดิจิตอล

3. ทั้งการควบคุมอัตโนมัติและคู่มือที่มีให้ หนึ่งในมือ CNC เครื่องดัดอย่างถูกต้องสามารถเลี้ยงปล่อยโค้งป้องกันการเบี้ยวและจะชดเชยสปริงและการยืดตัว บนมืออื่น ๆ ที่ดำเนินการด้วยตนเองสะดวกที่มีให้เลือก

4. เครื่องนี้สามารถโดยอัตโนมัติและโค้งงอไปข้างหน้าหรือถอยหลังด้วยตนเองและ S-รูปร่างของหลอดไฟแผ่นทูตสวรรค์ที่ไม่เท่ากันและส่วน T หรือให้ยืดแผ่น 'โดยไม่ต้องเปลี่ยนแม่พิมพ์ และในระหว่างกระบวนการทั้งหมดไม่มีข้อบกพร่องที่เห็นได้ชัดเช่นโก่งดัดและขอบย้อนกลับที่เกิด

5. แนวตั้งพร้อมกับอุปกรณ์ไฮโดรลิกก่อนการดัดและฟังก์ชั่นของการตั้งค่าด้วยตนเองกับการเปลี่ยนรูป CNC เครื่องดัดจะสามารถหลีกเลี่ยงการดัดด้านข้างและให้ RIDs ขนาดกะทัดรัด

6. การประยุกต์ใช้อุปกรณ์ตรวจจับที่ทันสมัย​​และเซ็นเซอร์ล่าสุดทำให้ง่ายต่อการใช้งานและการบำรุงรักษา

7. เครื่องพิมพ์ลมอัตโนมัติของกรอบเครื่องดัด CNC สามารถทำเครื่องหมายรหัสและป้ายบนจานอัตโนมัติและถูกต้อง (เช่นหมายเลขตลิ่งและสายตัด) การดำเนินการนี​​้จะทำให้การประมวลผลและการทำเครื่องหมายเสร็จพร้อมกัน

SKJXS-พารามิเตอร์ตาราง
เลขที่ ชื่อหน่วยข้อมูลทางเทคนิค
SKJXS- 100SKJXS- 300SKJXS- 400SKJXS- 500SKJXS- 600SKJXS- 700* * * *
1ความจุของเครื่องจักรกลและดัดนอกดัดดัดภายใน S-ดัดยืด
2ระดับทรงกระบอกดัดmax.push & amp; ดึงKN100030004000500060007000
ความเร็ว max.workingมิลลิเมตร / วินาที11
3หนีบถังน้ำมันแรงยึด max.centralKN3508001000100012001400
แรงยึด max.sideKN2004006006007501000
4ช่วงของการปรับหมุนดัดมิลลิเมตร650 ~ 10501000 ~ 14001200 ~ 17001400 ~ 20001600 ~ 22001800 ~ 2500
5max.range ของอุปกรณ์ดัดหลังจากลบด้านดัดมิลลิเมตร± 20± 20± 25± 25± 35± 35
6ระบบการให้อาหารความเร็ว max.workingมิลลิเมตร / วินาที100100120150150150
max.push กระบอกKN126246246246502502
7ความแข็งแรงของวัสดุผลผลิตไม่มีข้อความ / mm2355
8ช่วงของวัสดุการประมวลผล (min.pivot)หลอดเหล็กแบนมิลลิเมตร80 ~ 220160 ~ 400160 ~ 450160 ~ 550200 ~ 650270 ~ 800
รัศมี min.bening (h คือของแผ่นกลาง)มิลลิเมตร10h 120010h 160010h, 180010h 200010h, 270010h, 3400
บาร์ที่ไม่เท่ากันมิลลิเมตร180140 ~ 400160 ~ 450160 ~ 500200 ~ 650270 ~ 800
ส่วนเหล็ก Tมิลลิเมตร80 ~ 200140 ~ 400160 ~ 450160 ~ 620200 ~ 700270 ~ 800
เหล็กแบน (สูงสุด).มิลลิเมตร350X40400x40650x36600x 40700x40
9พลังงาน motroKW18.5 + 1145 + 2255 + 3075 + 4575 + 5575X2 + 55

เครื่องดัด CNC เป็นล่าสุดเครื่องดัดกรอบที่มีโครงสร้างที่กระชับ ซึ่งจะครอบคลุม 8 ชนิดของตันเช่น 1000KN, 1600KN, 3000KN, 4000KN, 5000KN, 6000KN และ 8000KN เครื่องดัด CNC ตนเองหรือโดยอัตโนมัติสามารถโค้งงอไปข้างหน้าหรือถอยหลังและ S-รูปร่างโดยไม่ต้องพับและการแปรปรวนและได้รับการใส่กันอย่างแพร่หลายในการผลิตของหลอดไฟแผ่นมุมส่วน T, บาร์แบนและบาร์วงกลม เนื่องจากคุณสมบัติที่โดดเด่นของมันได้ถูกนำไปใช้ในกว่า 30 อู่ต่อเรือรวมทั้งอู่ต่อเรือในประเทศเกาหลีและเวียดนาม เราเป็นผู้ผลิตที่มีชื่อเสียงเครื่องจักรดัดกรอบมุ่งมั่นที่จะจัดหาคุณผลิตภัณฑ์ที่ดีที่สุดในราคาที่เหมาะสมที่สุด
